1 x sem juros de R$ 1.243,52 no Cartão de Crédito
2 x sem juros de R$ 621,76 no Cartão de Crédito
3 x sem juros de R$ 414,51 no Cartão de Crédito
Principal | |
Linha de produto | TeSys GV3 |
TeSys Deca | |
linha | TeSys Deca |
TeSys Deca | |

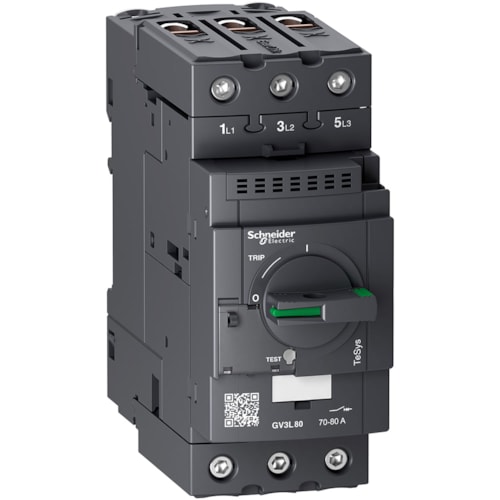

Nome abreviado do dispositivo | GV3L |
Nome do produto | TeSys GV3 |
TeSys Deca | |
Tipo de produto ou componente | Motor circuit breaker |
Aplicação do dispositivo | Motor protection |
tecnologia da unidade de disparo | Magnético |
Complementar | |
Descrição de polos | 3P |
Tipo de rede | CA |
categoria de uso | Categoria A conforme IEC 60947-2 |
frequência da rede | 50/60 Hz |
modo de fixação | Trilho DIN de 35mm: encaixado |
Painel: aparafusado (with 3 x M4 screws) | |
posição de funcionamento | Qualquer posição, no direct mounting with contactor, use cable length > 10 cm |
Qualquer posição, do not use with accessory GV3S | |
alimentação do motor kW | 45 kW a 400/415 V CA 50/60 Hz maximum peak current 750 A |
55 kW a 690 V CA 50/60 Hz maximum peak current 750 A | |
45 kW a 500 V CA 50/60 Hz maximum peak current 750 A | |
capacidade de corte | 50 kA Icu a 440 V CA 50/60 Hz |
12 kA Icu a 500 V CA 50/60 Hz | |
6 kA Icu a 690 V CA 50/60 Hz | |
50 kA Icu a 400/415 V CA 50/60 Hz | |
65 kA Icu a 230/240 V CA 50/60 Hz | |
[Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 230/240 V CA 50/60 Hz |
50 % a 500 V CA 50/60 Hz | |
50 % a 690 V CA 50/60 Hz | |
60 % a 400/415 V CA 50/60 Hz | |
60 % a 440 V CA 50/60 Hz | |
Tipo de controle | Punho giratório |
[In] corrente nominal | 80 A |
corrente de disparo magnético | 1120 A |
[Ue] tensão de operação nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
[Ui] tensão de isolamento nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
[Uimp] tensão nominal suportável de impulso | 6 kV IEC 60947-2 |
dissipação de alimentação por polo | 8 W |
durabilidade mecânica | 50000 ciclos |
durabilidade elétrica | 20000 ciclos of CA-3 a 415 V pol |
taxa máxima de operação | 25 cic/h |
torque de aperto | 5 N.m Ligar conectores parafuso EverLink BTR 25 mm² |
8 N.m Ligar conectores parafuso EverLink BTR 35 mm² | |
força mecânica | Choques: 30 Gn para 11 ms aberto para IEC 60068-2-27 |
Vibrações: 4 Gn, 5...300 Hz para IEC 60068-2-6 | |
Choques: 5 Gn por 11 ms fechado para IEC 60068-2-27 | |
Altura | 132 mm |
Largura | 55 mm |
Profundidade | 136 mm |
Peso líquido | 0,96 kg |
cor | Cinza (SE GREY 6) |
Verde (SE GREEN 2) | |
adequação para isolamento | Sim conforme IEC 60947-1 |
Meio ambiente | |
Normas | EN/IEC 60947-2 |
EN/IEC 60947-4-1 | |
UL 60947-4-1 | |
CSA C22.2 No 60947-4-1 | |
Certificações do produto | CCC |
EAC | |
BV | |
LROS (Lloyds register of shipping) | |
DNV-GL | |
ABS | |
UL | |
CSA | |
UKCA | |
resistência climática | Para IACS E10 |
grau de proteção IP | IP20 conforme IEC 60529 |
Temperatura ambiente para armazenamento | -40…80 °C |
Resistência a incêndios | 960 °C conforme IEC 60695-2-11 |
altitude de funcionamento | 3000 m |
temperatura ambiente do ar para funcionamento | -20…60 °C |
Unidades de embalagem | |
Unidade de pacote tipo 1 | PCE |
Número de unidades no pacote 1 | 1 |
Peso do pacote 1 | 1,334 kg |
Pacote 1 Altura | 15,8 cm |
Pacote 1 largura | 6,5 cm |
Pacote 1 Comprimento | 14,6 cm |
Unidade de pacote tipo 2 | P06 |
Número de unidades no pacote 2 | 120 |
Peso do pacote 2 | 136,72 kg |
Pacote 2 Altura | 73,5 cm |
Largura do pacote 2 | 80,0 cm |
Comprimento do pacote 2 | 60,0 cm |
Unidade de pacote tipo 3 | S02 |
Número de unidades no pacote 3 | 8 |
Pacote 3 Peso | 8,414 kg |
Pacote 3 Altura | 15,0 cm |
Largura do pacote 3 | 30,0 cm |
Pacote 3 Comprimento | 40,0 cm |
