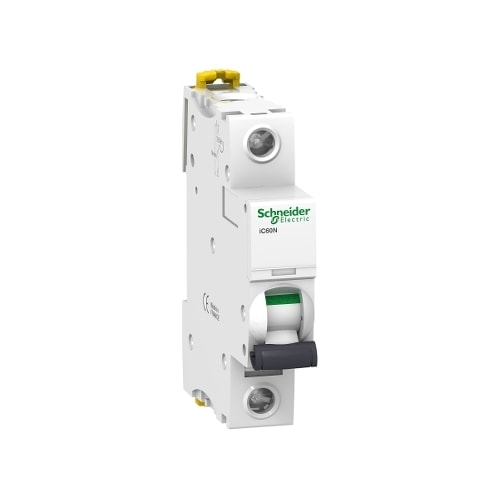

DISJUNTOR ACTI9 IC60N 1P CURVA C A9F74150 | SCHNEIDER

Name: DISJUNTOR ACTI9 IC60N 1P CURVA C A9F74150 | SCHNEIDER
Brand: SCHNEIDER
SKU: 034908-9
Price: 185.74 BRL
Availability: InStock

Adicionar à lista de desejos

SKU 034908-9

R$ 185,74

Cartão de Crédito

1 x sem juros de R$ 185,74 no Cartão de Crédito

2 x sem juros de R$ 92,87 no Cartão de Crédito

3 x sem juros de R$ 61,91 no Cartão de Crédito

Quantidade

Consulte frete e prazo de entrega

Digite seu CEP:
Não sabe o CEP?

Compartilhe nas redes sociais

dados técnicos

padrao

Aplicação do dispositivo	Distribuição
linha	Acti 9
Nome do produto	Acti9 iC60
Tipo de produto ou componente	Disjuntor modular
Nome abreviado do dispositivo	IC60N
Descrição de polos	1P
número de polos protegidos	1
[In] corrente nominal	50 A
Tipo de rede	CC
	CA
tecnologia da unidade de disparo	Termomagnético
Curva de Tempo-Corrente	C
capacidade de corte	6000 A Icn a 230 V CA 50/60 Hz para NBR IEC NM 60898-1
	10 kA Icu a 60...72 V CC para EN/IEC 60947-2
	15 kA Icu a 12...60 V CC para EN/IEC 60947-2
	10 kA Icu a 220...240 V CA 50/60 Hz para EN/IEC 60947-2
	36 kA Icu a 12...60 V CA 50/60 Hz para EN/IEC 60947-2
	20 kA Icu a 100...133 V CA 50/60 Hz para EN/IEC 60947-2
categoria de uso	Categoria A conforme EN 60947-2
	Categoria A conforme IEC 60947-2
adequação para isolamento	Sim conforme EN 60898-1
	Sim conforme EN 60947-2
	Sim conforme IEC 60898-1
	Sim conforme IEC 60947-2
Normas	IEC 60898-1
	IEC 60947-2
	EN 60947-2
	EN 60898-1
Complementar
Frequência da rede	50/60 Hz
limite de disparo magnético	8 x In +/- 20 %
[Ics] capacidade de corte nominal em serviço	27 kA 75 % para EN 60947-2 - 12...60 V CA 50/60 Hz
	7,5 kA 75 % para EN 60947-2 - 220...240 V CA 50/60 Hz
	27 kA 75 % para IEC 60947-2 - 12...60 V CA 50/60 Hz
	7,5 kA 75 % para IEC 60947-2 - 220...240 V CA 50/60 Hz
	15 kA 75 % para IEC 60947-2 - 100...133 V CA 50/60 Hz
	15 kA 75 % para EN 60947-2 - 100...133 V CA 50/60 Hz
	6000 A 100 % para EN 60898-1 - 230 V CA 50/60 Hz
	6000 A 100 % para IEC 60898-1 - 230 V CA 50/60 Hz
	10 kA 100 % para EN 60947-2 - 72 V CC
	10 kA 100 % para IEC 60947-2 - 72 V CC
	15 kA 100 % para EN 60947-2 - 12...60 V CC
	15 kA 100 % para IEC 60947-2 - 12...60 V CC
[Ui] tensão de isolamento nominal	500 V CA 50/60 Hz conforme EN 60947-2
	500 V CA 50/60 Hz conforme IEC 60947-2
[Uimp] tensão suportável de impulso nominal	6 kV conforme EN 60947-2
	6 kV conforme IEC 60947-2
indicação de posição do contato	Sim
Tipo de controle	Alavanca articulada
Sinalização local	Indicador de disparo
Modo de montagem	Fixo
Suporte de montagem	Trilho DIN
compatibilidade do bloco de distribuição do barramento combinado	Superior ou inferior: sim
desvios de 9 mm	2
Altura	85 mm
Largura	18 mm
Profundidade	78,5 mm
Peso líquido	0,215 kg
cor	Branco
durabilidade mecânica	20000 ciclos
durabilidade elétrica	10000 ciclos
conexões - terminais	Terminal simples (superior ou inferior) 1…35 mm² rígido
	Terminal simples (superior ou inferior) 1…25 mm² Flexível
Comprimento da decapagem do fio	14 mm para superior ou inferior conexão
Torque de aperto	3,5 N.m superior ou inferior
proteção de fuga à terra	Sem
Meio ambiente
Grau de proteção IP	IP20 conforme IEC 60529
	IP20 conforme EN 60529
grau de poluição	3 conforme EN 60947-2
	3 conforme IEC 60947-2
Categoria de sobretensão	IV
tropicalização	2 conforme IEC 60068-1
umidade relativa	95 % a 55 °C
Altitude de funcionamento	0...2000 m
Temperatura ambiente para funcionamento	-35…70 °C
Temperatura ambiente para armazenamento	-40…85 °C
